Forholdstrykreduktionsventil

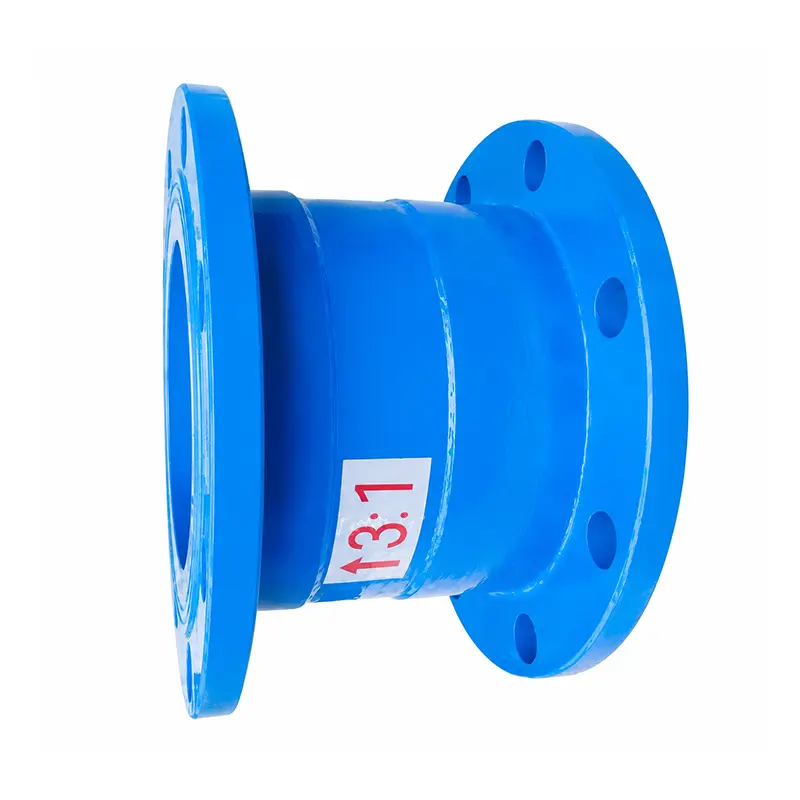

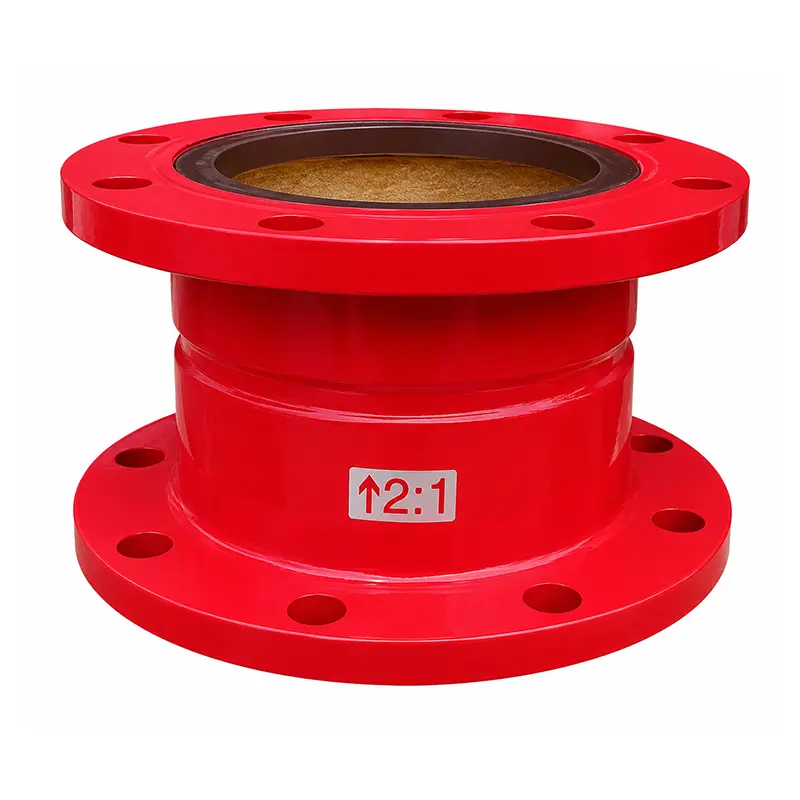

FUXEON® Ratio Trykreduktionsventil giver proportional trykkontrol gennem dens interne stempelstruktur. Med valgbare trykforhold, et nominelt arbejdstryk på 1,6 MPa, valg af duktilt jern eller rustfrit stål og flangeforbindelser, er det velegnet til bygge- og industrivandforsyningsapplikationer, der kræver proportional trykreduktion.

    FUXEON®Forholdstrykreduktionsventiler designet til at reducere vandtrykket ved at bruge forskellen mellem de effektive trykområder i begge ender af det indvendige stempel. Som en specialiseret typetrykreduktionsventil, skaber det et fast proportionalt forhold mellem indløbs- og udgangstryk. Det er særdeles velegnet til metallurgi, petroleum, hydrauliske systemer, vandtrykstestenheder, vandforsyning til boliger og vandforsyningssystemer i højhuse.

    Tilgængelige trykreduktionsforhold omfatter 2:1, 3:1, 4:1, 3:2 og 5:2. Ventilen kan reducere både dynamisk og statisk tryk og er ideel til vandbaserede rørledningssystemer, der kræver proportional trykregulering.

    Arbejdsprincip

    Ventilen fungerer strengt efter kraftbalancen mellem forskellige effektive stempelområder. Fordi de to effektive områder er forskellige, opretholder indløbs- og udløbstrykket et forudbestemt proportionalt forhold. I modsætning til standardventiler ændres udgangstrykket med indgangstrykket i stedet for at forblive helt konstant.

    P1×S1 = P2×S2
    P1 / P2: Indløbs- og udgangstryk
    S1 / S2: Effektive trykområder i begge ender af stemplet

    Trykreduktionsforholdet bestemmes af den tilpassede indvendige ventilkerne og cylinderforing. Forskellige komponentdimensioner skaber forskellige effektive trykområder. Forholdet er en strukturel designparameter og kan ikke løbende justeres under drift. Et andet trykforhold kræver en tilsvarende ventilkerne og cylinderforingskonfiguration.

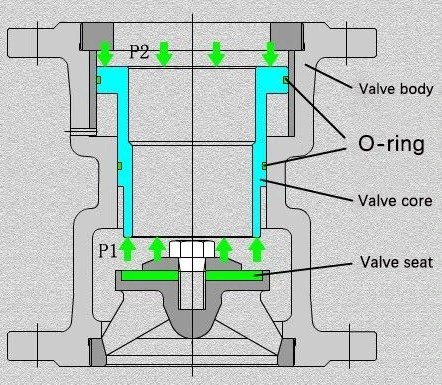

    Ratio Pressure Reducing Valve Structure

    Produktsammenligning: Hvilken ventil har du brug for?

    Forskellige trykreduktionsventildesigner er velegnede til forskellige systemkrav. Følgende sammenligning hjælper købere med at vælge den passende trykkontrolmetode.

    Forholdstrykreduktionsventil
    • TrykkontrolFast indvendigt stempelarealforhold
    • UdgangstrykÆndres proportionalt med indløbet
    • TrykforholdFast strukturelt forhold
    • Systemets kompleksitetRelativt simpelt
    • OpretholdelseRelativt lavt
    • Bedst tilTrykzoneinddeling & faste forhold
    Justerbar trykreduktionsventil
    • TrykkontrolFjeder og ventilmekanisme
    • UdgangstrykOpretholder et forudindstillet tryk
    • TrykforholdJusterbar
    • Systemets kompleksitetModerat
    • OpretholdelseModerat
    • Bedst tilGenerelle bygnings-/industrisystemer
    Pilotbetjent trykreduktionsventil
    • TrykkontrolPilotventil styrer hovedventil
    • UdgangstrykStyres gennem pilotsystem
    • TrykforholdJusterbar
    • Systemets kompleksitetMere kompleks
    • OpretholdelseHøjere på grund af pilotkomponenter
    • Bedst tilStort flow og komplekse systemer

    Tekniske data

    Standard
    GB/T 21386-2008
    Nominel diameter
    Tilgængelige DN-størrelser skal bekræftes i henhold til den valgte model
    Nominel arbejdstryk
    1,6 MPa
    Minimum åbningstryk
    0,2 MPa for 2:1 / 0,3 MPa for 3:1
    Trykforhold
    2:1, 3:1, 4:1, 3:2, 5:2
    Materiale til ventilhus
    Duktilt jern, rustfrit stål
    Medium og temperatur
    Vand, ≤80°C
    Forbindelse
    Flanget

    Ydeevne og kvalitetskontrol

    Den hydrauliske ydeevne påvirkes af nominel diameter, indløbstryk, trykforhold, flowhastighed og rørledningsmodstand. Når flowet stiger, kan tryktabet over ventilen og rørledningen også ændre sig. For nøjagtigt teknisk valg bør nominel diameter, driftsflowhastighed, indløbstrykområde og påkrævet udgangstryk tages i betragtning sammen.

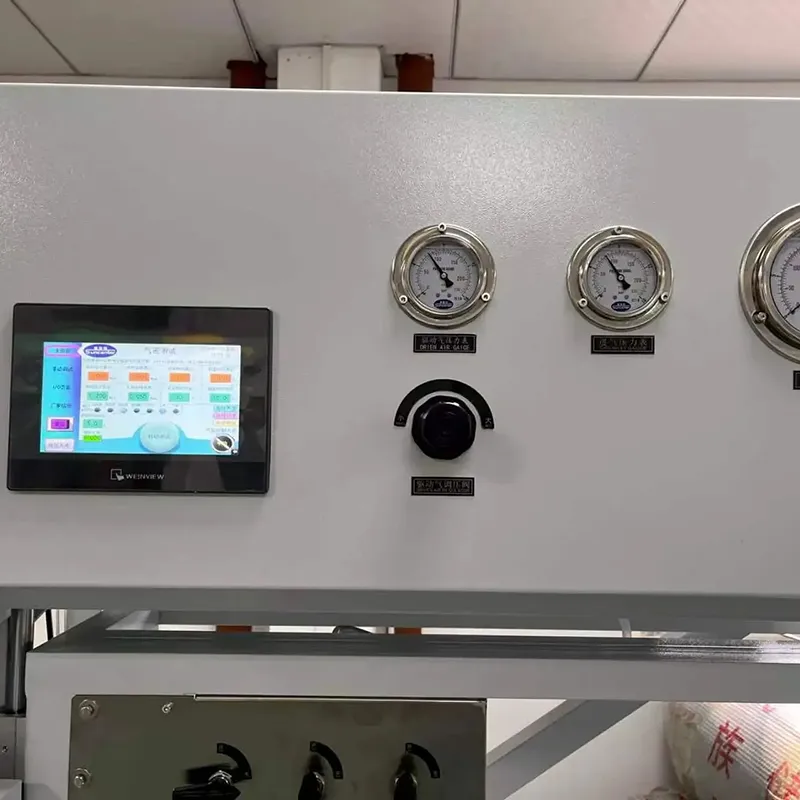

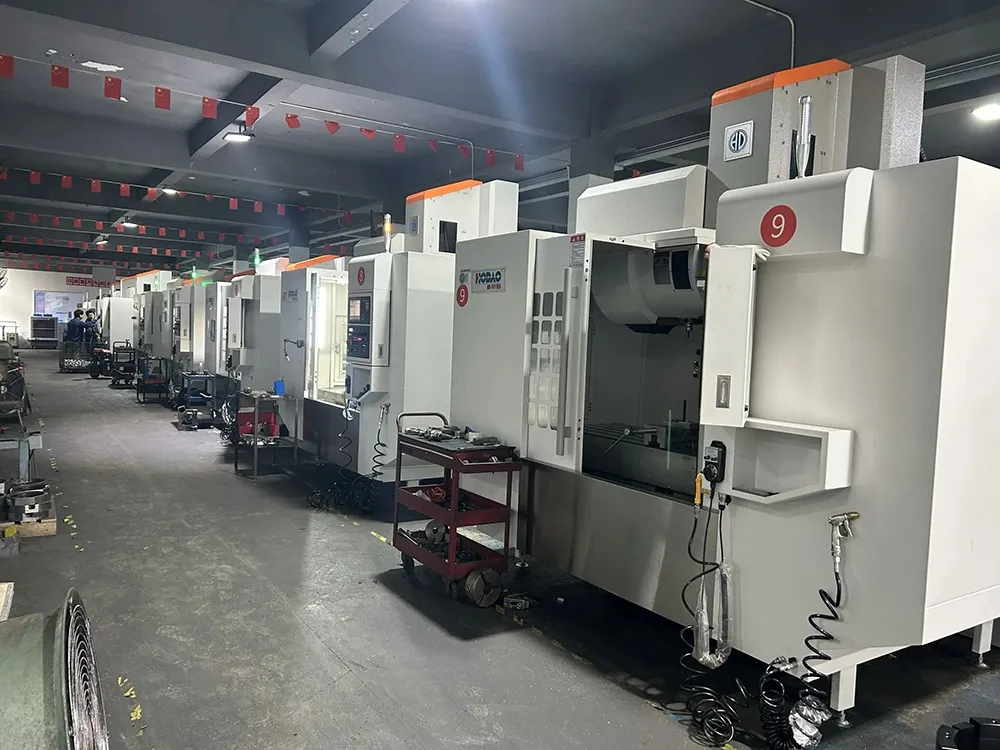

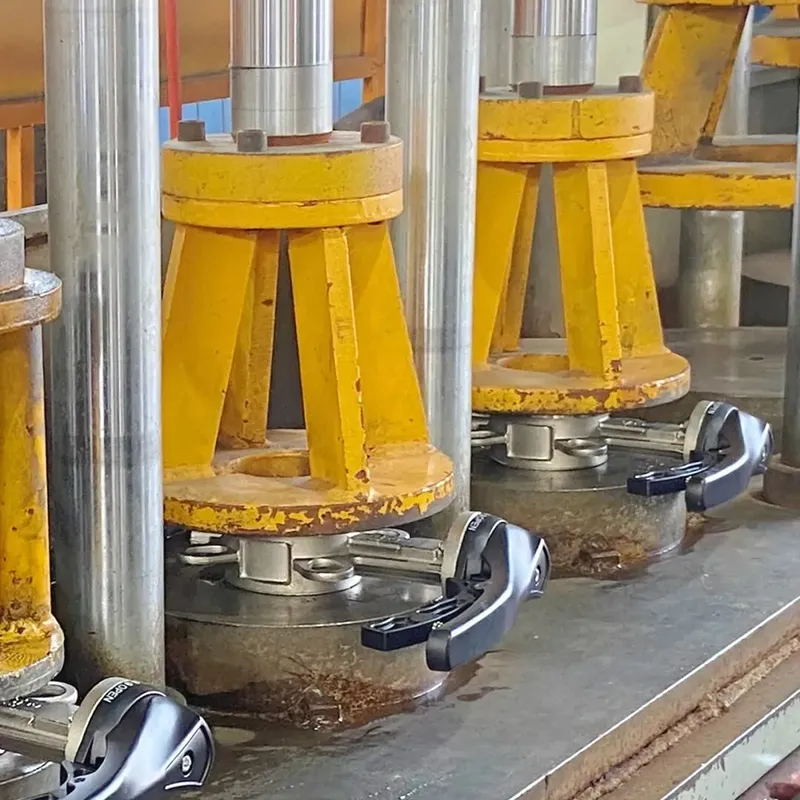

    FUXEON® har flere bearbejdnings- og produktionsfaciliteter og kan fremstille flere tusinde trykreduktionsventiler om måneden. Hver færdige ventil gennemgår en2,4 MPa tryktest med en 5-minutters holdeperiodeat kontrollere ventilstyrke og tætningsydelse før levering. Vores faciliteter holderISO 9001, ISO 14001 og ISO 45001certificeringer.

    Ratio Pressure Reducing Valve Test Ratio Pressure Reducing Valve Production

    Installationskrav

    ⚠️ Vigtige installationstips

    1. Rørledningen skal renses før installation. ENY-type filterSKAL installeres opstrøms for at forhindre snavs i at trænge ind i ventilen.
    2. Portventilerellersommerfugleventilerbør installeres før og efter ventilen for lettere vedligeholdelse.
    3. For systemer, der kræver kontinuerlig vandforsyning, kan to ventiler med samme nominelle diameter installeres parallelt.
    4. Det lille hul på ventilhuset må IKKE vende opad, da vand eller snavs, der trænger ind i hullet, kan påvirke ventilens funktion.

    Ansøgninger

    Forholdstrykreduktionsventilen er velegnet til metallurgi, petroleumsrelaterede systemer, hydrauliske systemer, vandtrykprøvningsenheder, vandforsyningssystemer til boliger og højhuse. Det er yderst effektivt i trykzoneinddelingsapplikationer, hvor nedstrømstryk skal opretholde et strengt proportionalt forhold med opstrømstryk, og fungerer problemfrit med dinbrandpumpereller kommunale forsyningsledninger.

    Ofte stillede spørgsmål

    Kan forholdet justeres?

    Nej. Trykreduktionsforholdet bestemmes af den indvendige ventilkerne og cylinderforingsdimensioner. For at ændre forholdet skal den tilsvarende interne komponentkonfiguration ændres.

    Er udgangstrykket konstant?

    Nej. Udgangstrykket ændrer sig proportionalt med indgangstrykket i henhold til det forudbestemte trykreduktionsforhold.

    Hvordan vælges forholdet?

    For husholdningsvandforsyningssystemer er forholdet generelt ikke mere end 3:1; for brandsikringssystemer ikke mere end 4:1; og for varmt brugsvandsanlæg ikke mere end 2,5:1.

    Hvordan vælges ventilstørrelsen?

    Den nominelle diameter skal vælges baseret på rørledningsstørrelse, flowhastighed, indløbstryk, krav til udløbstryk og driftsbetingelser. Behagekontakt vores ingeniørerfor at bekræfte DN-størrelsen.
