FUXEON®s holdetrykaflastningsventil er kendetegnet ved dens alsidighed og lette vedligeholdelse. Som overtryksventil registrerer den ændringer i systemtrykket; hvis trykket overstiger en indstillet sikkerhedsværdi, åbner ventilen automatisk og frigiver hurtigt overskydende medier for at reducere trykket og forhindre rørledninger og udstyr i at briste eller blive beskadiget på grund af overtryk. Som en trykvedligeholdelsesventil holder den opstrøms vandforsyningstrykket over en indstillet værdi, hvilket sikrer vandforsyningsstabilitet og opfylder vandbehov under specifikke driftsforhold. Det er meget udbredt i brandpumpeudtag, højhuse vandforsyningssystemer og store vandforsyningsprojekter, og spiller en afgørende rolle i at eliminere vandhammer og beskytte systemsikkerheden.

Strukturel sammensætning:

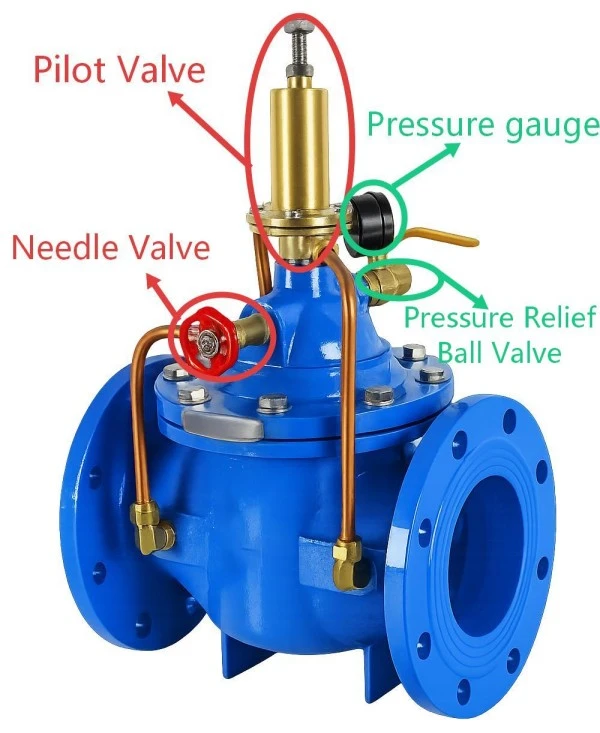

I prv-ventilen er hovedventilen hoveddelen af ​​ventilen, ansvarlig for at afskære eller lede væsker. Hovedventilen er udstyret med et kontrolkammer, som er nøgleområdet til styring af ventildrift. Pilotventilen bruges til at registrere systemtrykket og styre hovedventilens drift. Den indeholder typisk fjedre og elastiske elementer (såsom membraner eller stempler), og ved at justere fjederens forspændingskraft kan hovedventilens aktionstryktærskel indstilles. Nåleventilen er installeret i kontrolrørledningen, der bruges til at finjustere strømningshastigheden af ​​kontrolrørledningen, hvorved ventilens åbnings- og lukkeegenskaber og lukkehastighed justeres. Kugleventilen bruges til at skifte ventilens driftstilstand (trykaflastning eller trykholding) og til at afbryde styrekredsløbet under rutinemæssig vedligeholdelse. Derudover er miniaturefiltre normalt installeret ved indløbet af kontrolrørledningen for at forhindre urenheder i rørledningen i at trænge ind i kontrolkammeret, undgå blokering af membraner eller stempler og sikre pålideligheden af ​​ventildriften.

Arbejdsprincip:

Trykudløsningsventilen kræver først indstilling af hovedventilens åbningstryk. Løsn pilotventilens låsemøtrik, og drej pilotventilens justeringsskrue med uret. Dette komprimerer justeringsfjederen og påfører en større nedadgående kraft på pilotventilens kerne, hvilket øger hovedventilens åbningstryk. Drejning af justeringsskruen mod uret reducerer fjedertrykket, reducerer kraften på pilotventilens kerne og sænker følgelig hovedventilens åbningstryk. Overvåg opstrøms rørledningstrykket ved hjælp af en trykmåler. Når den ønskede indstillede værdi er nået, spændes låsemøtrikken.

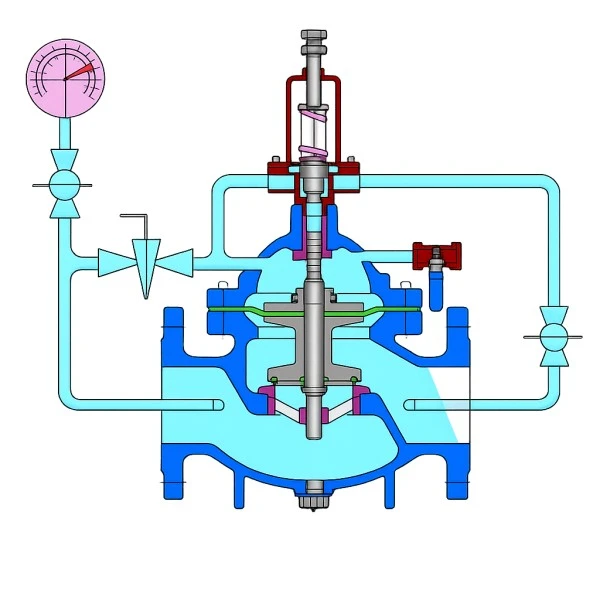

Når opstrømstrykket stiger, stiger trykket i det nedre kammer af pilotventilmembranen synkront. Når trykket overstiger den indstillede værdi, skubber membranen pilotventilkernen opad, åbner pilotventilen og udleder vand fra det øvre kammer i hovedventilmembranen. På grund af trykforskellen mellem de øvre og nedre kamre i hovedventilmembranen åbner hovedventilkernen og begynder at dræne vand, hvilket reducerer rørledningens tryk.

Når rørledningstrykket falder, falder trykket i det nedre kammer af pilotventilmembranen også. Når trykket falder til under den indstillede værdi, lukker pilotventilkernen igen under påvirkning af justeringsfjederen. På dette tidspunkt genoprettes trykket i det øvre kammer af hovedventilmembranen gradvist. Da det effektive område af hovedventilmembranen er større end det trykbærende område af hovedventilkernen, lukker hovedventilkernen under trykforskellen mellem membranens øvre og nedre kamre, hvilket stopper vandudledningen og holder dermed rørledningens tryk inden for det indstillede område.

Tekniske parametre

Anvendelsesområder

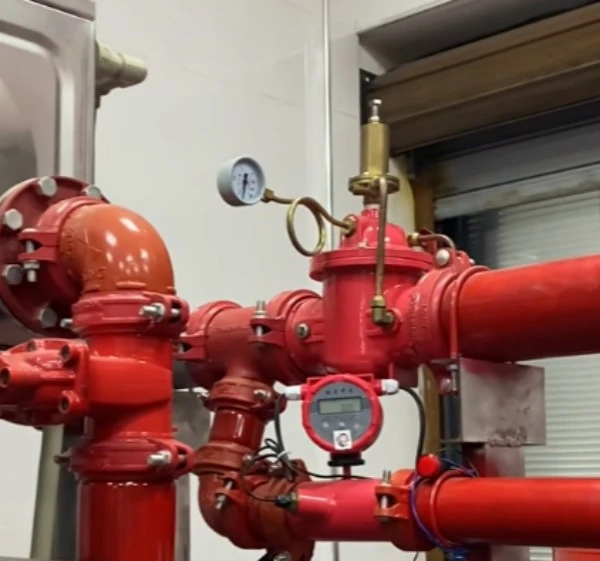

På grund af deres unikke funktionelle egenskaber bruges trykudløsningsventiler i vid udstrækning i forskellige vandforsyningssystemer, der kræver trykregulering. I brandsikringsanlæg monteres de typisk på brandpumpers afgangsrør, primært for at forhindre, at pumperne overophedes på grund af overtryk ved lavstrømsdrift, og for at forhindre skader på udstyr fra overtryk i ledningsnettet. I højhuse vandforsyningssystemer bruges de til at beskytte rør og udstyr på øverste etage mod skader forårsaget af udsving i vandforsyningstrykket. I bymæssige vandforsyningsprojekter og industrielle systemer (såsom olie- og kemiske industrier) bruges trykaflastningsventiler også almindeligvis til at eliminere vandslagseffekter og beskytte sikker drift af ventiler og rørledninger.

Installation og vedligeholdelse

Når du installerer vand prv-ventilen, er det afgørende at være opmærksom på mediets strømningsretning. Sørg for, at pilen for vandstrømningsretningen på ventilhuset flugter med strømningsretningen for mediet i rørledningen. Med hensyn til installationsplacering anbefales lodret installation med ventildækslet opad generelt for nem daglig observation, vedligeholdelse og dræning. For ventiler med større nominelle diametre (såsom DN200 og derover) anbefales vandret installation typisk. For at beskytte ventilens interne præcisionskomponenter skal der installeres et filter opstrøms for ventilen for at forhindre urenheder i at trænge ind i kontrolkammeret og forårsage ventilstop eller beskadigelse. Desuden anbefales det at installere et bypassrør og en ventil på hovedrørledningen for at tillade uafbrudt vandforsyning under ventilvedligeholdelse eller reparation.

Opretholdelse

Trykindstillingen af ​​vand prv-ventilen opnås normalt ved at justere justeringsskruen på pilotventilen. Drejning med uret øger driftstrykket, og drejning mod uret mindsker driftstrykket. Under brug skal filteret kontrolleres regelmæssigt for blokering; Det anbefales at rense filterskærmen hver 3. måned for at sikre, at styrekredsløbet er uhindret. Afløbet skal kontrolleres hvert halve år under drift. Hvis der konstateres ventillækage eller unormal drift, skal pakningerne eller membranen repareres omgående. Derudover bør skydeventilerne før og efter ventilen kontrolleres regelmæssigt for at sikre, at de er i åben position, hvilket garanterer, at ventilen fungerer korrekt.
