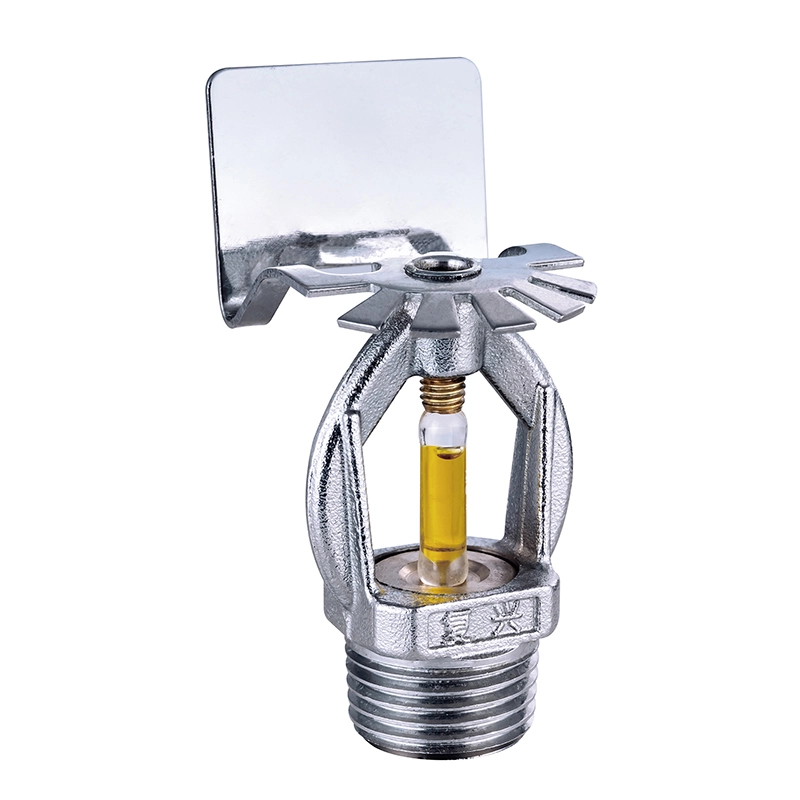

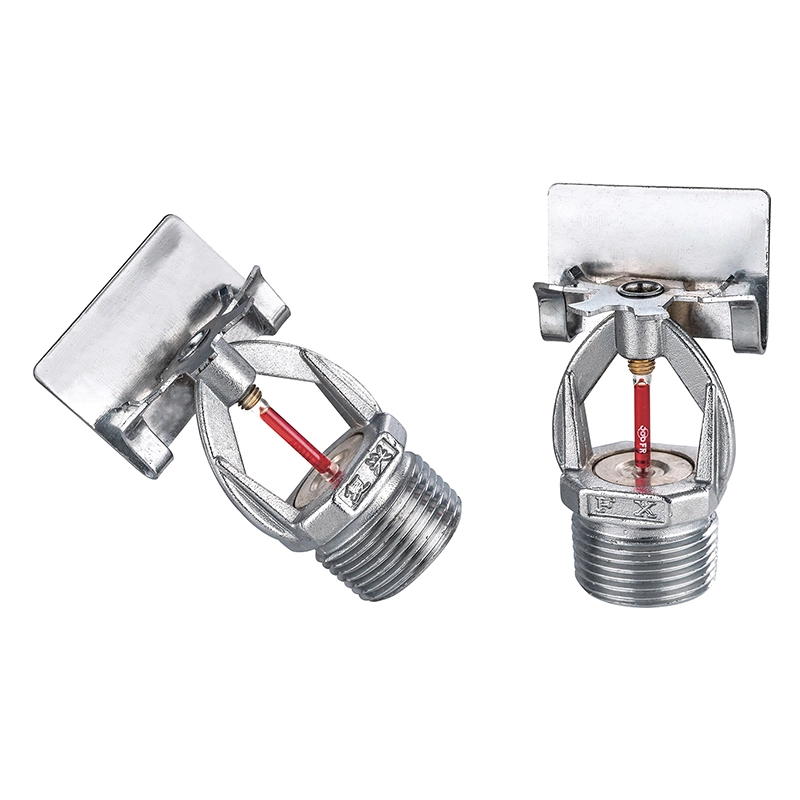

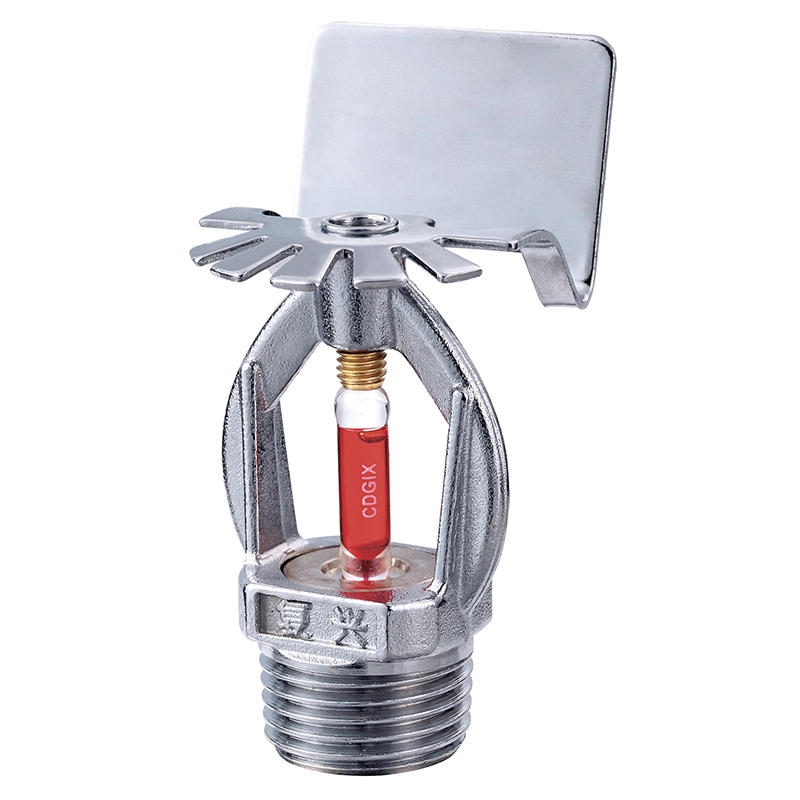

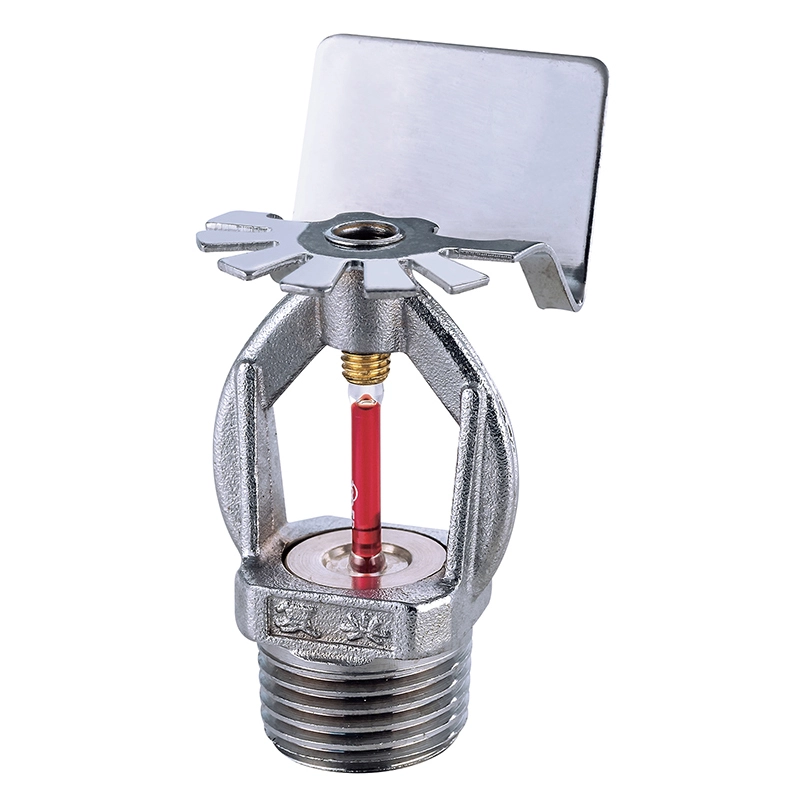

Sidevægssprinkler

Sidewall Sprinkleren bruger en varmefølsom glaspære til at aktivere, når den omgivende temperatur når den angivne driftstemperatur. Tilgængelige temperaturklassificeringer inkluderer 57°C, 68°C, 79°C, 93°C og 141°C, hvilket tillader valg i henhold til forskellige omgivende forhold.

Spray mønster

Retningsbestemt fordeling

Når en brand opstår, stiger den omgivende temperatur, og glaspæren når sin nominelle aktiveringstemperatur. Pæren knækker og udløser vandsøjlen, som rammer deflektoren og omdirigeres fremad og udad.

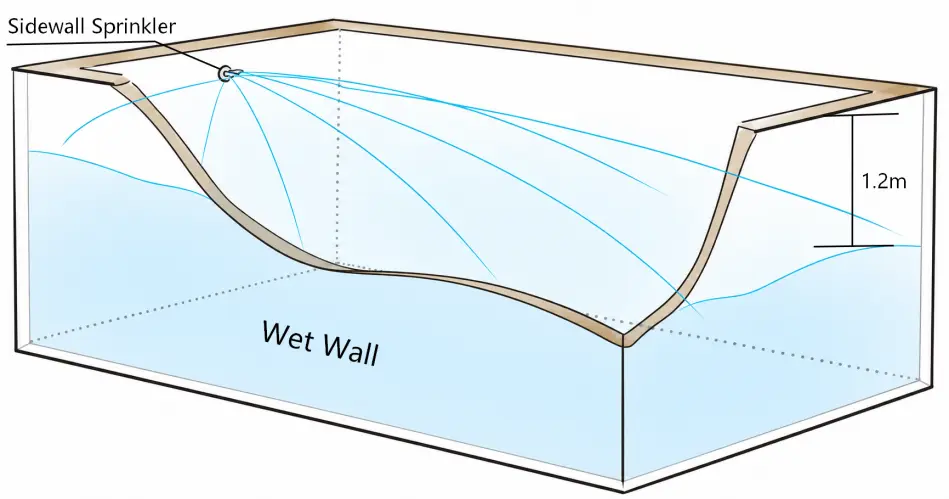

I modsætning til opretstående eller hængende sprinklere med cirkulært symmetriske sprøjtemønstre producerer retningsdeflektoren en parabolsk vifteformet vandfordeling mod det beskyttede område. Sprøjtemønsteret er derfor en vigtig overvejelse ved bestemmelse af vægposition, sprinklerafstand og dækning.

Dækningskrav

Standard Sidewall Sprinkler er beregnet til områder med lav risiko. Dets anvendelse i mellemrisikoområder kræver relevant særlig certificering og verifikation af, at sprøjtemønsteret kan fugte den modsatte væg og tilstødende endevæg under sprinklerens arbejdstryk.

Det faktiske beskyttelsesområde bør bestemmes i henhold til den gældende brandbeskyttelsesdesignstandard, bygningslayout, sprinklerafstand, loftforhold og hydrauliske krav.

Produktkonstruktion

Hovedmaterialer

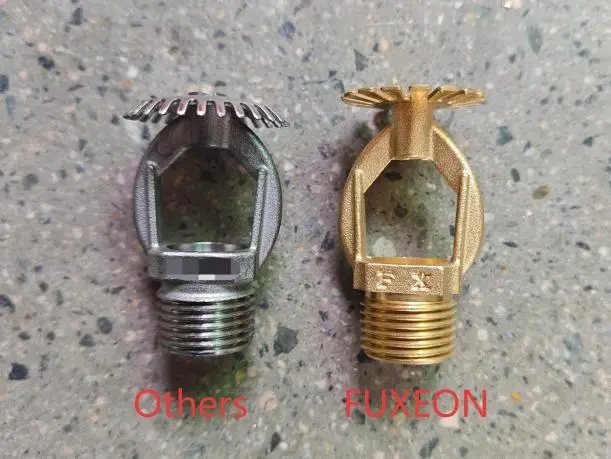

FUXEON®-sprinkleren består af en kobberlegeringsramme, varmefølsom glaspære, tætninger og deflektor. Kobberlegeringskonstruktionen giver en passende materialemulighed til applikationer, hvor korrosionsbestandighed og trykbærende evne er vigtig.

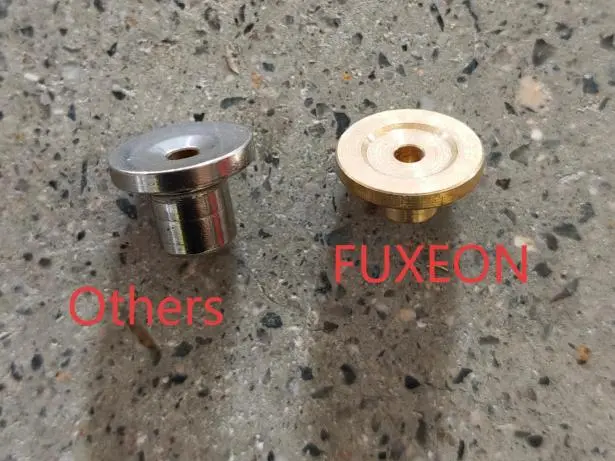

Nogle billige sprinklere bruger zinklegering til hovedrammen. Sammenlignet med kobberlegeringskonstruktion kan zinklegeringsprodukter have lavere korrosionsbestandighed og trykbærende ydeevne, hvilket kan påvirke levetiden i krævende miljøer.

Termisk element

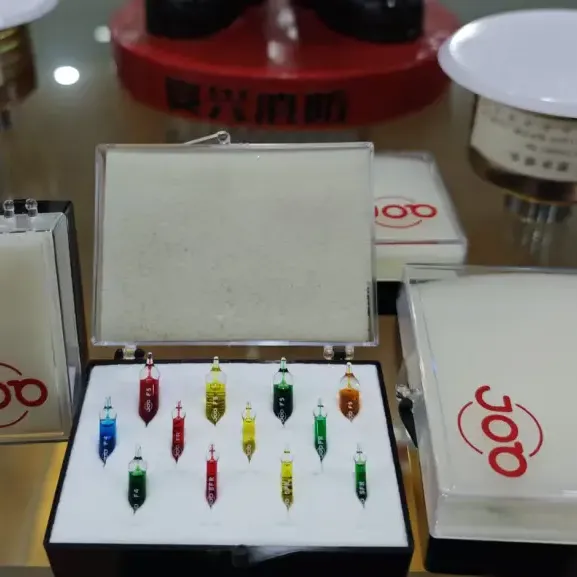

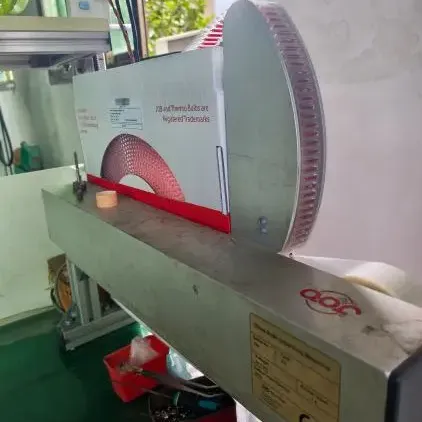

FUXEON® bruger JOB termisk følsomme komponenter. Glaspæren er designet til hurtig termisk reaktion og kontrolleret aktiveringstemperatur, der hjælper sprinkleren med at reagere, når den omgivende temperatur når den angivne værdi.

Disse termisk-følsomme komponenter bruges i avancerede bygninger, skibe, industrianlæg og andre miljøer, hvor brandsikring er vigtig.

Tekniske data

Produktsammenligning

Forskellige sprinklerkonfigurationer giver forskellige vandfordelingsmønstre og installationsmuligheder. Følgende sammenligning hjælper købere med at vurdere, om en sidevæg, opretstående eller hængende sprinkler er mere egnet til et specifikt bygningslayout.

Installation

Vægmontering

Sprinkleren monteres vandret mod væggen på vandforsyningens afgreningsrør. Dens deflektor dirigerer vandstrålen mod det beskyttede område, hvilket giver en ensidig parabolsk fordeling.

Til beboelsesbygninger, sovesale, hotelværelser, medicinske bygningsafdelinger og kontorbygninger med flade tage kan sidevægsinstallation anvendes, hvor det er tilladt i henhold til de gældende brandbeskyttelsesdesignkrav.

Installationsafstand

Fordi sprinkleren er placeret nær en væg og har retningsbestemt vandfordeling, skal installationsafstand og beskyttelsesafstand tage højde for afstanden mellem sprinklere, rumdimensioner og placeringen af ​​den mest ugunstige potentielle brandkilde.

For systemer, der bruger to rækker sidevægssprinklerhoveder, bør sprinklerne anbringes i en forskudt konfiguration, hvor det kræves af den gældende designstandard. Når det indendørs spænd overstiger den maksimale beskyttelsesafstand, som to modstående rækker giver, kan det være nødvendigt med en ekstra sprinklerrække mellem dem.

Deflektor position

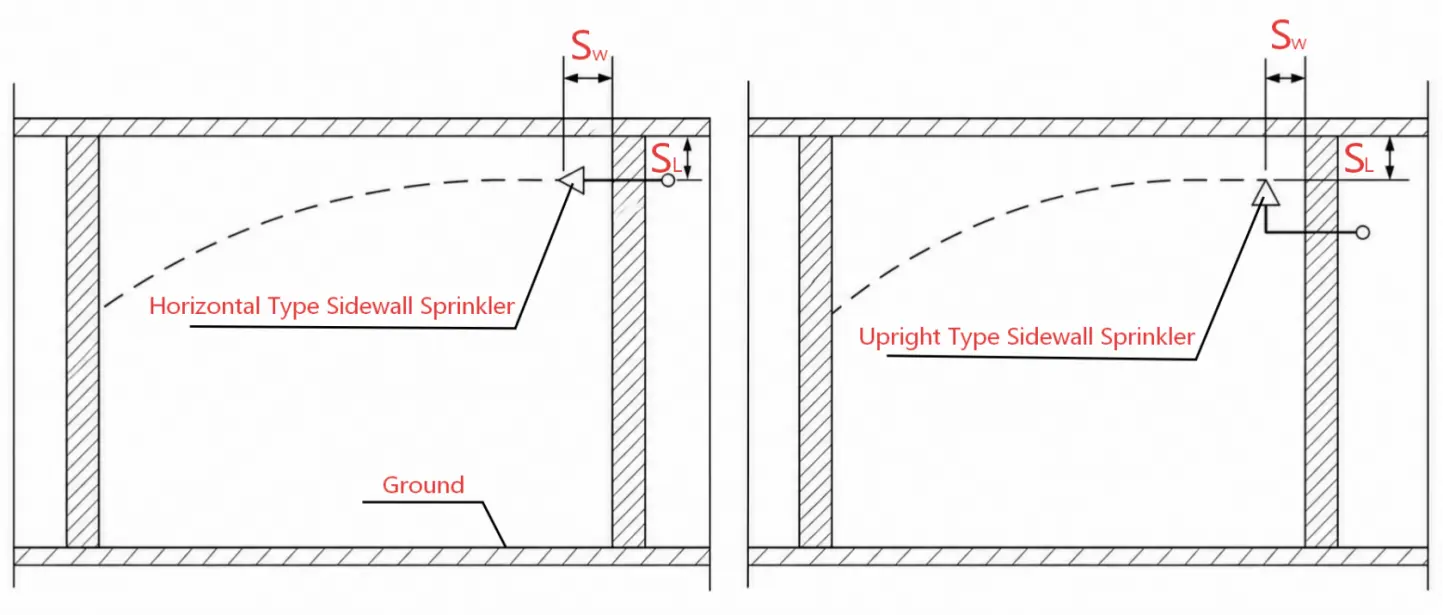

Installationsafstanden mellem deflektor, loft og bagvæg påvirker sprøjtefordelingen. For standarddækningsapplikationer er de angivne referencemål vist nedenfor.

Faktiske installationsdimensioner skal bekræftes i henhold til sprinklertype, bygningsstruktur, gældende brandbeskyttelsesstandard og godkendt systemdesign.

Ansøgninger

FUXEON® sidevægsbrandsprinkleren kan bruges i beboelsesbygninger, sovesale, hotelværelser, medicinske bygningsafdelinger, kontorbygninger, skibe og industrielle faciliteter, hvor sidevægsinstallation er tilladt.

Det er især nyttigt i rum, hvor loftstrukturen, det arkitektoniske layout eller den tilgængelige installationsposition gør konventionel overliggende sprinklerinstallation uegnet.

Certificering

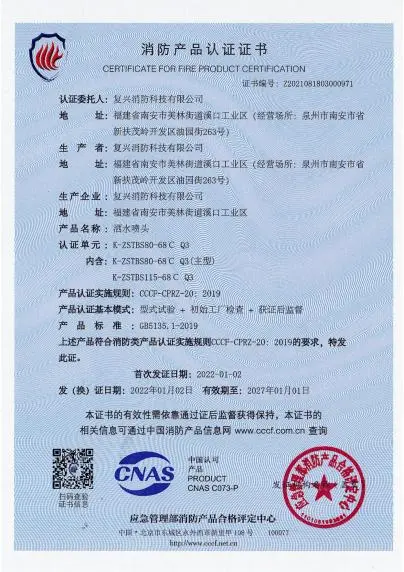

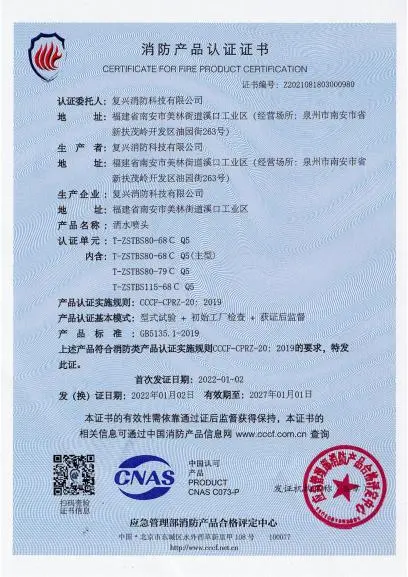

Den FUXEON® vægmonterede sprinkler har opnået CCCF-certificering i Kina, hvilket giver bevis for overensstemmelse med de gældende kinesiske brandbeskyttelsesprodukter.

FUXEON® fungerer også med GB/T 19001-2016 / ISO 9001:2015, GB/T 24001-2016 / ISO 14001:2015, GB/T 45001-2020 / ISO 45001:2018 certificerede systemer og 71 GB/22T 2.

Valgvejledning

Temperaturvurdering

Temperaturklassificeringen skal vælges i henhold til den normale omgivende temperatur omkring sprinkleren og kravene til brandsikringssystemet. FUXEON® giver muligheder for 57°C, 68°C, 79°C, 93°C og 141°C til forskellige installationsmiljøer.

Dækningsdesign

Udvælgelsen bør tage højde for rumdimensioner, loftshøjde, vægposition, sprinklerafstand, påkrævet dækning, vandforsyningsforhold og gældende brandbeskyttelsesstandarder. Det retningsbestemte sprøjtemønster betyder, at sprinklerpositionen skal bekræftes omhyggeligt for at sikre, at de beskyttede vægge og gulvareal modtager den nødvendige vandfordeling.

FAQ

Hvor kan det installeres?

Sprinkleren er designet til vandret installation mod en væg og kan bruges i egnede bolig-, hotel-, læge-, kontor- og andre bygninger, hvor det gældende brandbeskyttelsesdesign tillader sidevægssprinklere.

Kan det bruges i mellemrisikoområder?

Standardmodeller er beregnet til områder med lav risiko. Anvendelse i mellemrisikoområder kræver gældende særlig certificering og verifikation af, at sprinkleren kan give den nødvendige befugtning af modstående og tilstødende vægge under de specificerede arbejdsforhold.

Hvilken temperaturklassificering skal jeg vælge?

Temperaturklassificeringen skal vælges i henhold til den normale omgivende temperatur omkring sprinkleren og kravene til brandsikringssystemet. Tilgængelige klassificeringer spænder fra 57°C til 141°C.

Hvad er forbindelsesstørrelsen?

De anførte modeller bruger en 1/2" (DN15) BSP-forbindelse. Andre konfigurationer skal bekræftes med FUXEON® i henhold til den påkrævede model.

Har du en MOQ?

For konventionelle produkter understøtter FUXEON® lav MOQ. OEM-produkter kræver generelt en produktionstid på 30-40 dage, afhængigt af de tilpassede krav.

Tilbyder du en garanti?

Ja. FUXEON® tilbyder 1 års garanti for sine brandsprinklerprodukter af messing, underlagt de gældende garantibetingelser.
