Brandslangekobling
JIS Machino kobling
  • JIS Machino koblingJIS Machino kobling
  • JIS Machino koblingJIS Machino kobling
  • JIS Machino koblingJIS Machino kobling

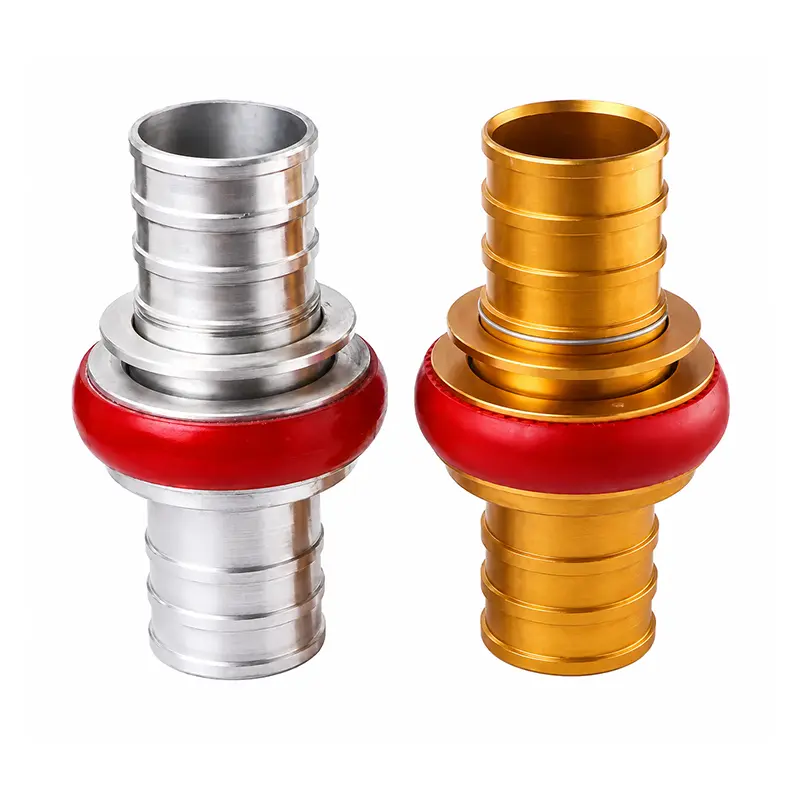

JIS Machino kobling

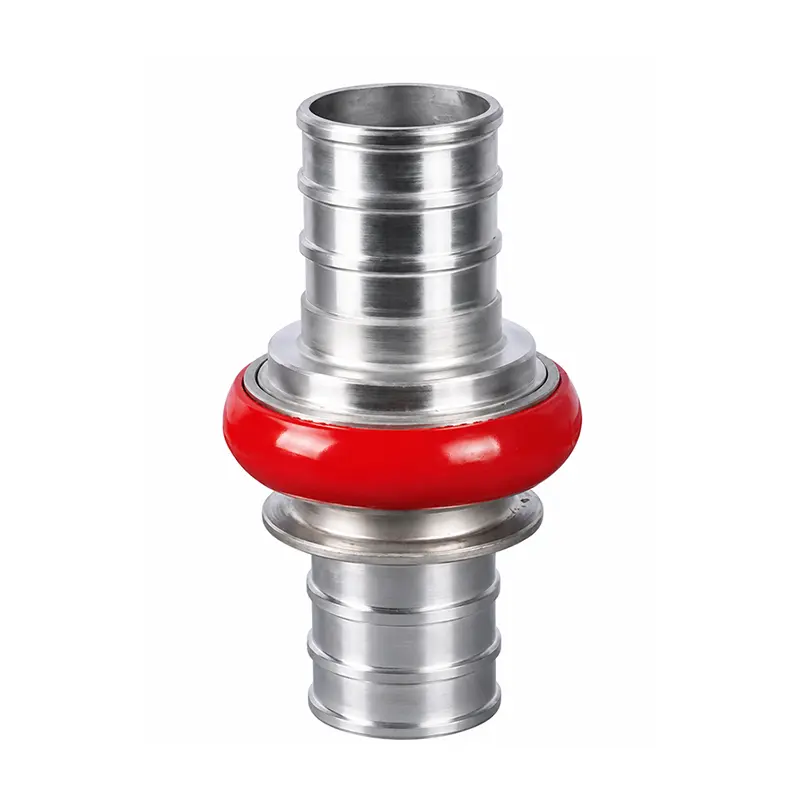

FUXEON® JIS Machino-koblingen er en hurtigkoblingskomponent designet til tilslutning af brandslanger, brandbiler, landingsventiler, brandhaner og dyser. Den bruger en intern skyder og spaltelåsende struktur for at give en hurtig forbindelse uden de mange rotationer, der kræves af konventionelle gevindgrænseflader.

    DeJIS Machino koblinger almindeligvis leveret i DN40, DN50 og DN65 størrelser, med yderligere størrelser tilgængelige i henhold til projektets krav. Dens push-type forbindelse gør det muligt for operatører at tilslutte og afbrydebrandslangerhurtigt, hvilket er særligt nyttigt under brandslukningsoperationer, hvor tilslutningstiden er kritisk.

    FUXEON®-produkter er fremstillet under certificerede ledelsessystemer, herunder GB/T 19001-2016 / ISO 9001:2015, GB/T 24001-2016 / ISO 14001:2015, GB/T 45001-2020 / ISO 45001, 9/201 og GB-1:201.Se vores certificeringer.

    Forbindelsesstruktur og mekanisme

    Maskinens brandslangekobling bruger en indvendig præcisionsfjeder til at skubbe en skyder ind i den parringsslids, efter at han- og hunkomponenterne er forbundet. Denne mekaniske låsestruktur sikrer samlingen under drift, mens en premium gummitætningsring giver en lækagesikker tætning mellem de tilsluttede komponenter.

    1

    Indsæt hanende

    Operatøren indsætter hanenden i den matchende hunforbindelse (såsom enbrandhaneellerbrandmundstykke) indtil låsemekanismen går i indgreb.

    2

    Automatisk lås og tætning

    Den indvendige fjederbelastede skyder låser ind i slidsen. Flertrins anti-slip strukturen opretholder korrekt indgreb, og gummiringen sikrer en tæt forsegling.

    3

    Hurtig afbrydelse

    For at afbryde skal du blot trykke på ringmekanismen på hansiden for at trække den indvendige skyder tilbage. Forbindelsen adskilles øjeblikkeligt uden at rotere nogen gevindskåret grænseflade.

    JIS Machino Coupling Structure


    Machino Coupling Quick Connection


    Tekniske data

    Parameter Specifikation
    Standard JIS B 9911
    Størrelse 1 1/2", 2", 2,5", 3"; andre størrelser fås på forespørgsel
    Almindelige nominelle størrelser DN40, DN50, DN65
    Arbejdstryk 16 bar
    Arbejdsmedium Vand, skumblanding
    Materiale Messing, aluminium, rustfrit stål
    Tætningsring Gummi
    Støbemetode Trykstøbning, Gravity Casting, Smedning
    Overfladebehandling Vibrationsslibning, anodisering
    Tilslutningstype Quick Push-Type forbindelse

    Vejledning til materialevalg

    FUXEON® JIS Machino Coupling fås i messing, aluminium og rustfrit stål. Materialevalg påvirker stikvægt, mekanisk styrke, korrosionsbestandighed, servicemiljø og indkøbsomkostninger.

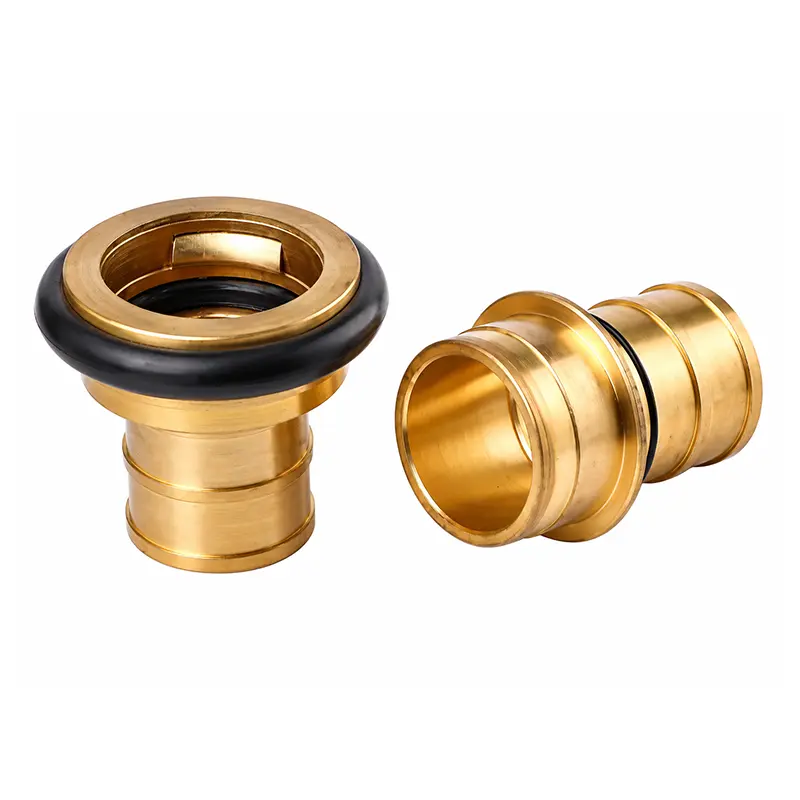

    Messing
    • Typisk tæthed~8,4-8,7 g/cm³
    • Trækstyrke~300-550 MPa
    • VægtTung
    • Korrosion Res.God
    • KosteMedium-Høj
    • AnvendelseGenerel brandslukning
    Aluminiumslegering
    • Typisk tæthed~2,7-2,8 g/cm³
    • Trækstyrke~150-310 MPa
    • VægtLetvægts
    • Korrosion Res.God
    • KosteMedium
    • AnvendelseBærbart udstyr
    Rustfrit stål
    • Typisk tæthed~7,9-8,0 g/cm³
    • Trækstyrke~500-600 MPa
    • VægtTung
    • Korrosion Res.Fremragende
    • KosteHøj
    • AnvendelseÆtsende miljøer

    Fremstilling og kvalitetskontrol

    FUXEON® driver sit eget produktionsanlæg til brandslangeforbindelser, hvilket gør det muligt at justere produktionsplaner i henhold til ordrekrav uden at være afhængig af agenter eller distributører. Fremstillingsprocessen understøtter trykstøbning, gravitationsstøbning og smedning, hvilket gør det muligt at fremstille forskellige materialer, størrelser og strukturelle konfigurationer i henhold til applikationskravene.

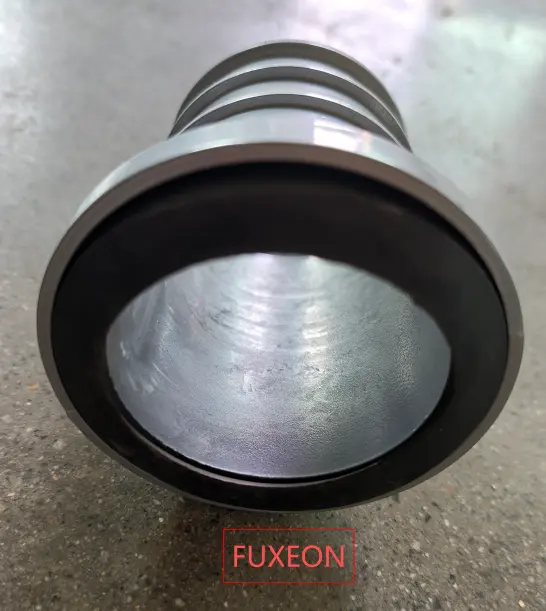

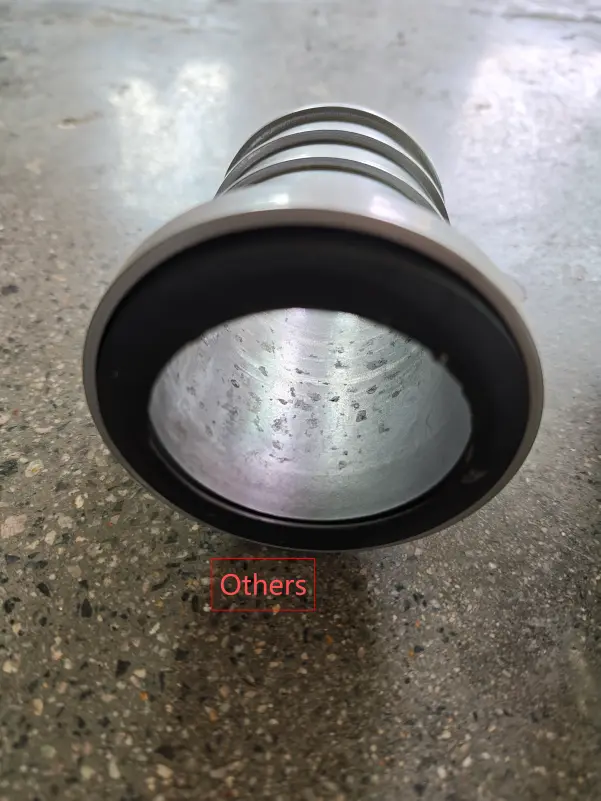

    De indvendige vægge af FUXEON® brandslangeforbindelser er behandlet for at give en glat indvendig overflade. Korrekt overfladebehandling hjælper med at reducere ru områder, der kan tilbageholde forurenende stoffer eller skabe lokaliserede korrosionspunkter. Til skræddersyede projekter understøtter FUXEON® OEM/ODM-tjenester til specielle størrelser og ikke-standardiserede strukturer i henhold til kundetegninger eller tekniske krav.

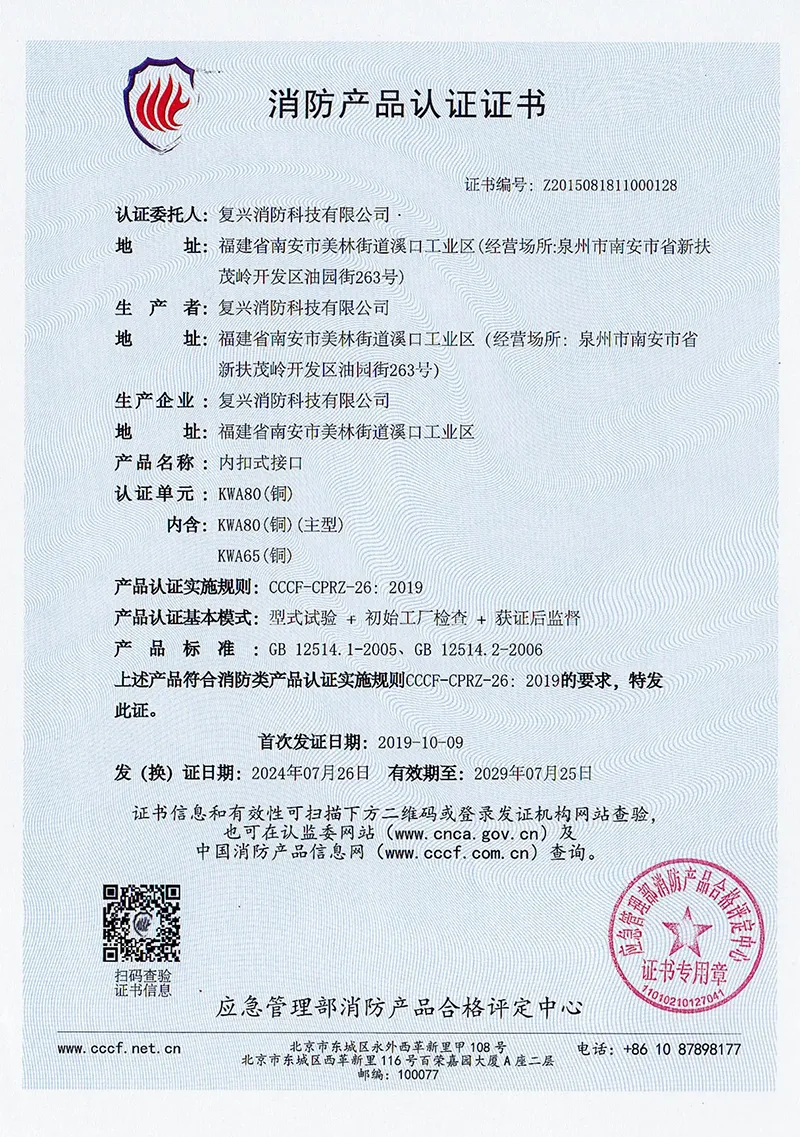

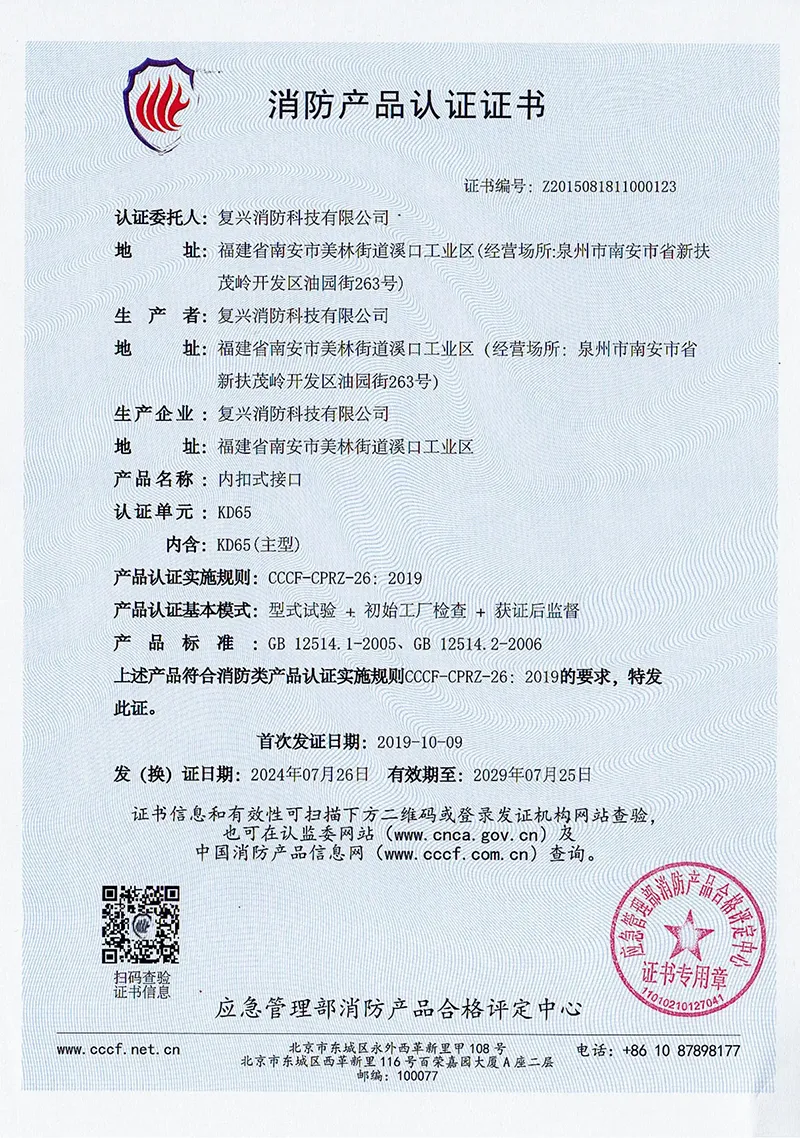

    FUXEON®brandslangekoblingerer blevet certificeret af Kinas Ministerium for Emergency Management og har gennemgået test, der dækker mekanisk ydeevne, tætningsevne, forbindelsespålidelighed og materialeholdbarhed.

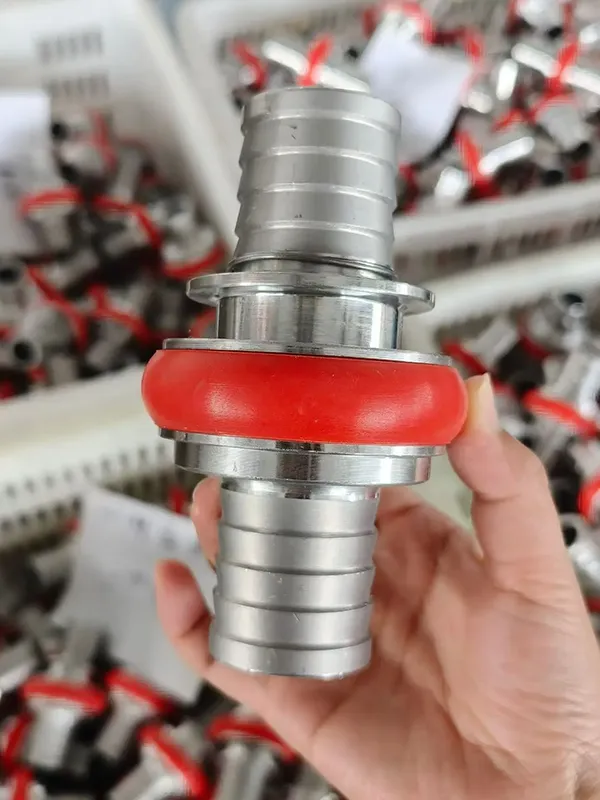

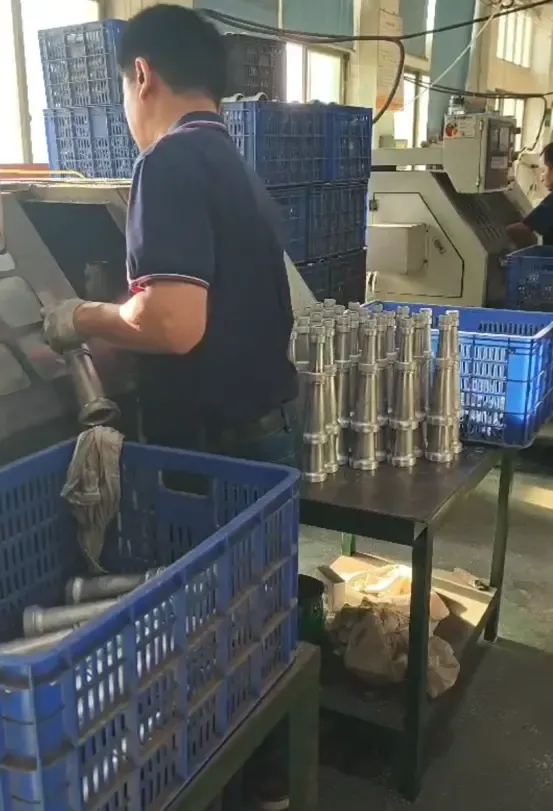

    JIS Machino Coupling Production Machino Coupling Manufacturing
    JIS Machino Coupling Quality Test Fire Hose Coupling Inspection

    Ansøgninger

    JIS Machino-koblingen kan forbinde brandslanger med kompatible brandhaner, landingsventiler, brandbiler og dyser. Dens hurtige forbindelsesstruktur er velegnet til brandslukningssystemer, hvor slanger skal tilsluttes eller udskiftes effektivt. Koblingen kan også bruges i landbrugsvanding, byggepladser og maritime sikkerhedsapplikationer, hvor kompatible slangeforbindelser og hurtig manuel betjening er påkrævet.

    JIS Machino Coupling Application

    Ofte stillede spørgsmål

    Hvad er en Machino-kobling?

    En Machino-kobling er en hurtigforbindelsesslange, der almindeligvis bruges til brandslukning og andre væskeoverførselsapplikationer. Den bruger en mekanisk låsestruktur i stedet for udelukkende at stole på en gevindforbindelse.

    Hvordan forbindes og afbrydes det?

    Hanenden er indsat i den matchende hunforbindelse, hvilket gør det muligt for den indvendige fjederbelastede skyder at gå i indgreb med slidsen. For at frakoble skal du trykke på ringmekanismen på hansiden for at frigøre skyderen, og derefter adskille komponenterne.

    Hvilke størrelser og materialer er tilgængelige?

    Almindelige nominelle størrelser inkluderer DN40, DN50 og DN65 (1 1/2" til 3"), med andre størrelser tilgængelige på anmodning. Vi leverer muligheder for messing, aluminium og rustfrit stål afhængigt af arbejdsmiljøet.

    Kan det tilpasses til mit projekt?

    Ja. FUXEON® understøtter OEM/ODM-tilpasning til specielle størrelser og uregelmæssige strukturer. Du kan give tegninger, dimensioner, materialekrav eller ansøgningsoplysninger, som vores ingeniørteam kan evaluere.

    Er Machino-koblingen kompatibel med skumblandinger?

    Ja. Standard gummitætningsringen og indvendige materialer er kompatible med både vand- og skumblandinger. Dette gør den særdeles velegnet til skumbaserede brandslukningssystemer.

    Hvad er standard arbejdstryk?

    Standardarbejdstrykket for vores JIS Machino-kobling er 16 bar (1,6 MPa). Sørg for, at trykklassificeringen af ​​dine slanger og tilsluttet udstyr matcher denne specifikation.

    Hvordan forhindrer du lækage?

    Vi bruger slidstærke gummitætningsringe af høj kvalitet. Den indvendige fjederbelastede skyder sikrer en ensartet mekanisk låsning, der forhindrer koblingen i at skifte eller løsne sig under højt tryk.

    Hvordan vedligeholdes koblingen for at forhindre lækager?

    Efterse jævnligt gummitætningsringen for slitage eller revner og udskift den om nødvendigt. Hold den indvendige låsemekanisme fri for sand, snavs og snavs. Påføring af en lille mængde silikonefedt kan forlænge tætningens levetid.

    Hvad er forskellen mellem Machino og Storz koblinger?

    Machino-koblinger bruger en push-type forbindelse med en intern låsemekanisme, som er hurtig og let kan betjenes. Storz koblinger er afhængige af et symmetrisk klo-tand låsedesign. Valget afhænger af dine lokale brandslukningsstandarder og eksisterende udstyr.

    Hvad er leveringstiden og MOQ?

    For standardstørrelser (DN40, DN50, DN65) produceres små batchordrer typisk inden for 15 dage. Vores MOQ er fleksibel, startende fra 1 stk til prøveevaluering. For OEM/ODM-anmodninger afhænger leveringstiderne af tilpasningsdetaljerne.
