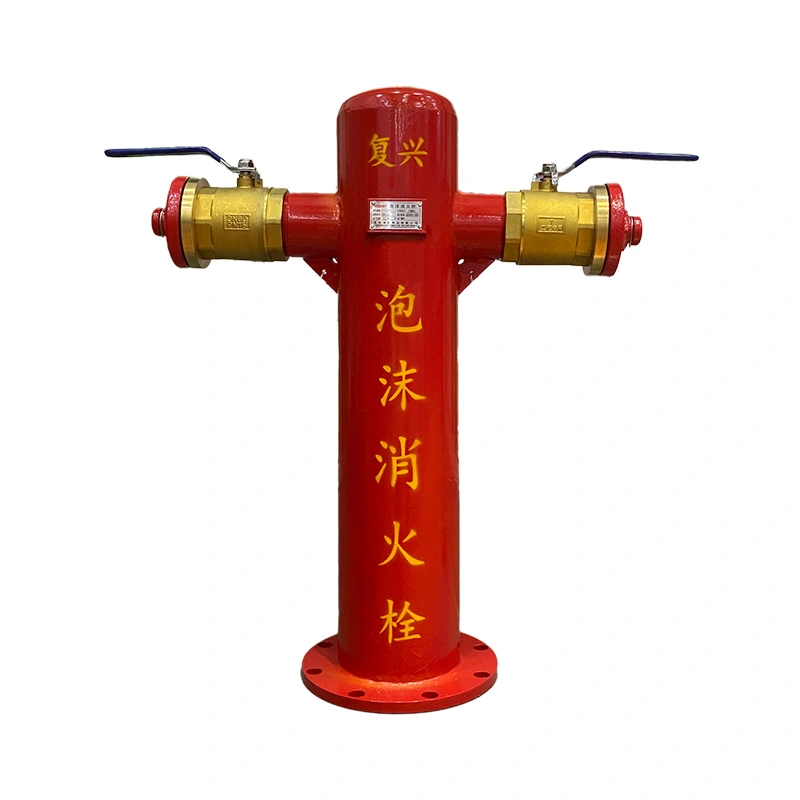

Skum brandhane

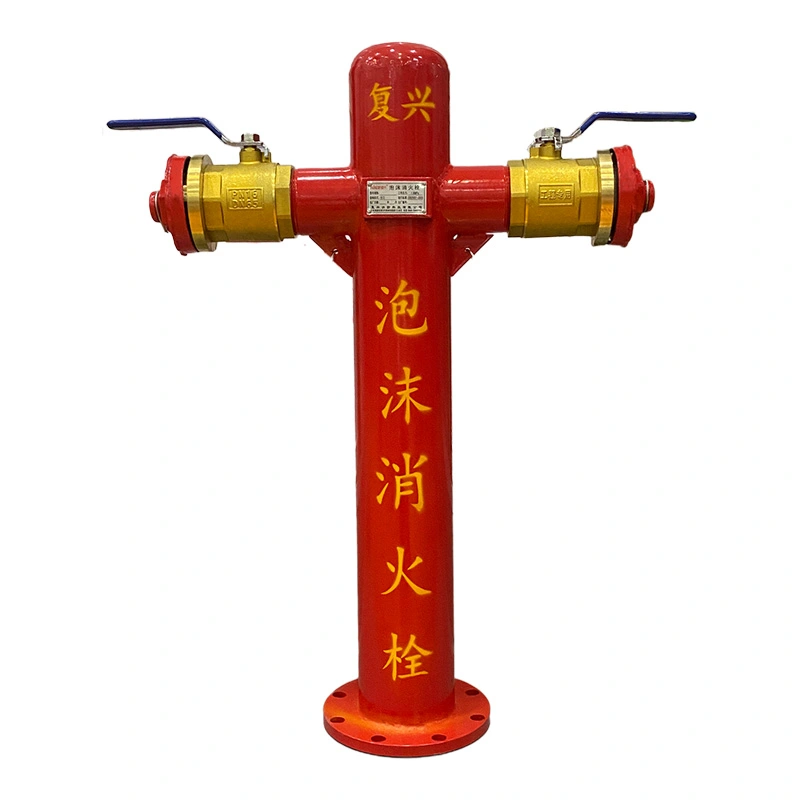

Skumbrandhanen er hovedsageligt sammensat af flanger, en cylinder, kugleventiler og brandrørsgevind. FUXEON® forbedrer den traditionelle struktur ved at bruge en lavere ventilplade til tætning. Mediets tryk kan bidrage til tætningskraften, hvilket hjælper med at opretholde tætningsydelsen under tryksat drift.

Outlet design

Dobbelt udledningsporte

FUXEON® Foam Brandhydrant har to DN65- eller DN80-udløbsporte, hvor hver udgang styres af en individuel messingkugleventil. Udtagene kan tilsluttes kompatible brandslukningsslanger og nedstrøms skumudledningsudstyr.

Når der kun kræves ét udtag, kan kugleventilen på det ubrugte udløb lukkes. Dette forhindrer lækage af skumopløsning og hjælper med at opretholde det nødvendige flow og tryk ved driftsudløbet.

Tætningsstruktur

Den nederste ventilplade giver hovedtætningsfunktionen inde i brandhanen. Mellemtrykket bidrager til tætningskraften, hvilket giver en enkel struktur til levering af skumopløsning under tryk.

Tekniske data

Hovedspecifikationer

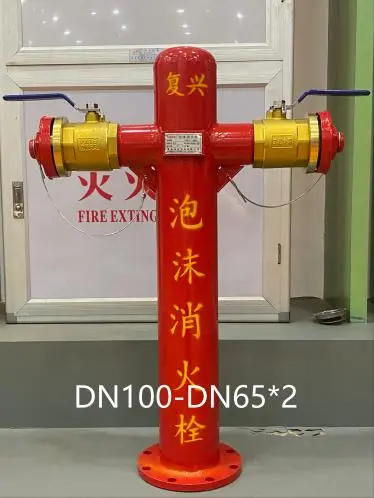

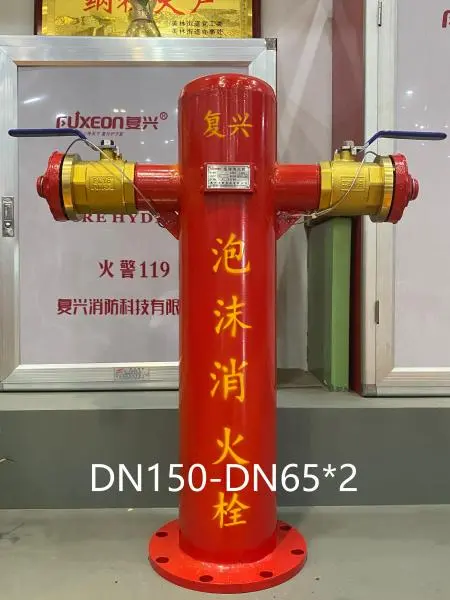

De tilgængelige konfigurationer dækker DN100 og DN150 indgangsforbindelser med DN65 eller DN80 afgangsudtag. Den passende model bør vælges i henhold til rørledningsdiameter, tilsluttet brandslukningsudstyr, påkrævet flowhastighed og systemdesign.

Tilslutning af udstyr

Slange- og skumudstyr

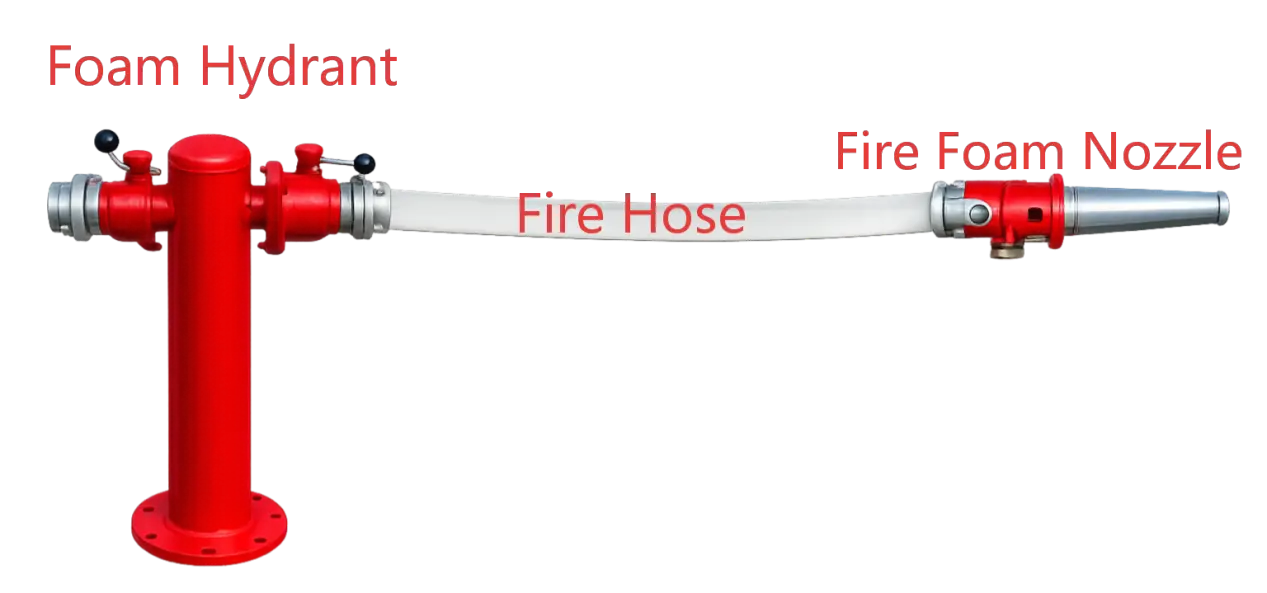

Brandhanen har to DN65- eller DN80-udtag til tilslutning af kompatible brandslukningsslanger. En slange kan tilsluttes en skumpistol til manuel skumudledning eller tilsluttes via en passende slange eller rørsamling til en skummonitor i henhold til systemdesignet.

Tilslutningsstørrelsen og koblingen skal matche den valgte skumpistol, skummonitor, slange og driftstryk. Når der kun bruges et udløb, kan den anden kugleventil lukkes for at forhindre lækage af skumopløsning og opretholde det nødvendige flow og tryk ved driftsudløbet.

Materiale og identifikation

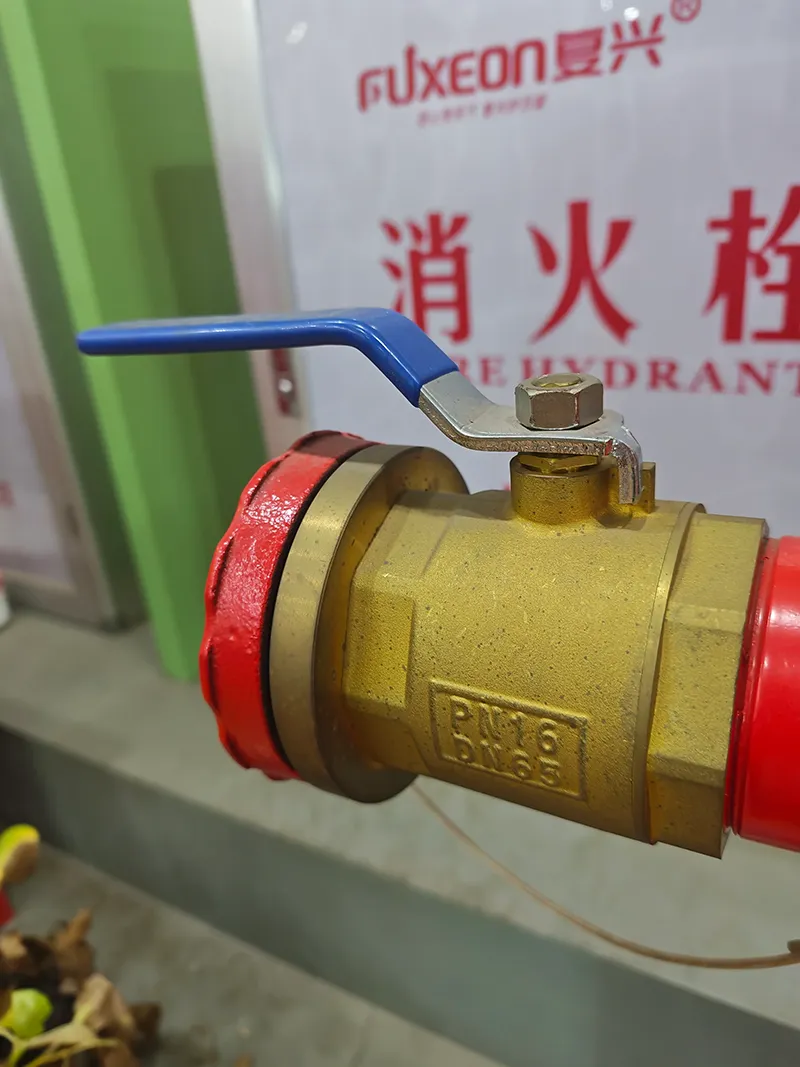

Kugleventil af messing

FUXEON® bruger kugleventiler af messing som slangeforbindelseskontrol. Messing giver korrosionsbestandighed og mekanisk styrke til driftsmiljøet og gør det muligt at betjene hver udledningsport uafhængigt.

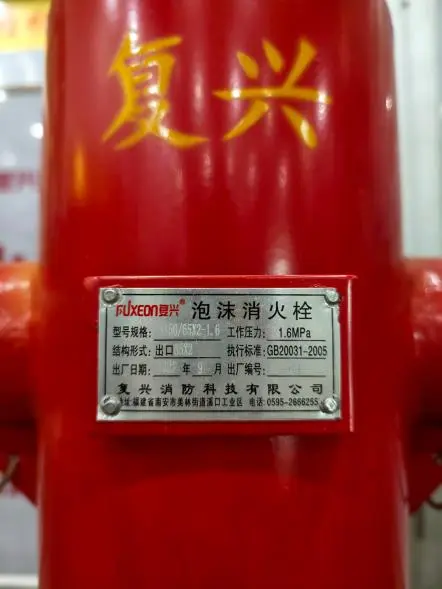

Produktetiket

Hver brandhane produceret af FUXEON® har en dedikeret produktidentifikationsetiket, der indeholder produktionsinformation. Mærket giver brugerne mulighed for at identificere produktionsdatoen og gældende produktstandarder, hvilket understøtter sporbarhed under installation og vedligeholdelse.

Installation

Rørledningsarrangement

I et skumsystem skal der anvendes faste skumlagertanke i henhold til systemdesignet. Skumbrandhaner bør placeres jævnt langs yderkanten af ​​den brandforebyggende vold, med afstanden mellem skumbrandhaner på ikke over 60 meter i henhold til de angivne installationskrav.

Det endelige layout bør tage hensyn til det beskyttede område, skumrørledningsarrangement, slangeadgang, brandbekæmpelseskrav og gældende brandbeskyttelsesforskrifter.

Driftsmetode

Under brandslukning tilsluttes slangen til den nødvendige udløbsport, og den tilsvarende messingkugleventil åbnes for at frigive skumblandingen.

Hvis der kun kræves én udgang, skal ventilen på den anden udgang forblive lukket. Dette hjælper med at forhindre unødvendig udledning af skumopløsning og opretholder det tilgængelige flow gennem driftsudløbet.

Ansøgninger

Industriel brandbeskyttelse

Brandhanen er designet til skumbaserede brandslukningssystemer, hvor skumløsning skal leveres fra en fast rørledning til slangeforbundet eller fast afgangsudstyr.

Typiske anvendelser omfatter petrokemiske virksomheder, olieraffinaderier, olieopbevaringsfaciliteter, flyhangarer og andre industriområder, hvor brandbeskyttelse af brandfarlige væsker kræver skumslukningssystemer.

Kvalitetskontrol

Produkttest

FUXEON®-produkter testes for at verificere deres kvalitet og driftsydelse før levering. Brandhanen er forsynet med definerede indløbs- og udløbskonfigurationer og en dedikeret identifikationsmærkat til at understøtte produktvalg og sporbarhed.

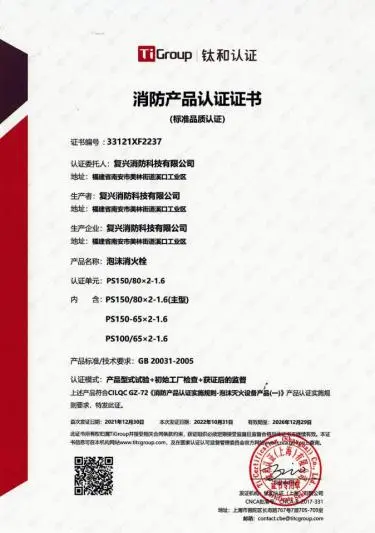

Produkterne har certifikater udstedt af tredjeparts TI Group-testinstitution, der giver understøttende dokumentation for produktkvalitetsverifikation.

Ledelsessystemer

FUXEON® opererer under certificerede ledelsessystemer, herunder GB/T 19001-2016 / ISO 9001:2015, GB/T 24001-2016 / ISO 14001:2015, GB/T 45001-2020 / ISO 45001:2018, 2018 og GB 45001:2012.

Valgvejledning

Tilslutningsstørrelse

Indløbsstørrelsen skal svare til skumblandingsrørledningen, mens udløbsstørrelsen skal svare til den tilsluttede brandslange eller skumudledningsudstyr. FUXEON® giver DN100 og DN150 indgangskonfigurationer med DN65 eller DN80 udgangsmuligheder.

Udløbsdrift

De to udtag tillader forskellige brandslukningskonfigurationer. Begge kan bruges, når samtidig udledning er påkrævet af systemdesignet, mens en udgang kan forblive lukket, når kun en enkelt slange eller udledningsanordning betjenes.

FAQ

Hvad er dens vigtigste funktion?

Skumbrandhanen er installeret på skumblandingsrørledningen og giver skumløsning til tilsluttet brandslukningsudstyr såsom slanger, skumpistoler eller skummonitorer.

Hvilket udstyr kan det tilsluttes?

Udtagene kan tilsluttes kompatible brandslukningsslanger. Disse slanger kan derefter forbindes til en skumpistol til manuel betjening eller til en skummonitor gennem en passende forbindelseskonstruktion.

Kan der kun bruges én stikkontakt?

Ja. Når der kun kræves ét udløb, kan kugleventilen på det ubrugte udløb lukkes for at forhindre lækage af skumopløsning og hjælpe med at opretholde det nødvendige flow og tryk.

Hvad er det nominelle tryk?

De anførte PS100-65×2, PS150-65×2 og PS150-80×2 modeller har et nominelt tryk på 1,6 MPa.

Hvad er de tilgængelige indløbsstørrelser?

De anførte modeller bruger DN100 eller DN150 indløbstilslutninger med DN65 eller DN80 dobbeltudløb.

Hvad er den maksimale hydrantafstand?

I henhold til de angivne installationskrav skal skumbrandhaner placeres jævnt langs yderkanten af ​​den brandforebyggende vold, og afstanden bør ikke overstige 60 meter. Det endelige arrangement bør følge de gældende projektdesign og brandbeskyttelsesforskrifter.

Kan produktet spores?

Ja. FUXEON®-produkter er forsynet med dedikerede identifikationsetiketter, der indeholder produktionsinformation, herunder produktionsdato og gældende standarder.
